Mapeamento de redes enterradas
Para os serviços de sondagens de redes e outros utilitários no subsolo como: cabos, poços de visita – PV’s, válvulas e caixas enterradas a Roveq disponibiliza diversas tecnologias e procedimentos de mapeamento por métodos não destrutivos – MND. Conheça as nossas tecnologias:
Radar de Penetração no Solo – GPR
O Radar de Penetração no solo, também denominado GPR (Ground Penetrating Radar) é um método geofísico não destrutivo e não invasivo que utiliza ondas eletromagnéticas de frequências entre 10 MHz e 2,5 GHz para mapear estruturas, feições geológicas e localizar objetos enterrados, independente de serem metálicos ou não.
O método consiste em obter uma imagem de alta resolução do subsolo, de maneira não destrutiva, através da transmissão e recepção de ondas eletromagnéticas.
O equipamento GPR é formado por uma caixa de controle ou gerador de pulso eletromagnético, uma antena de emissão (Tx), uma antena de recepção (Rx) e uma unidade de controle para armazenamento de dados (datalogger).

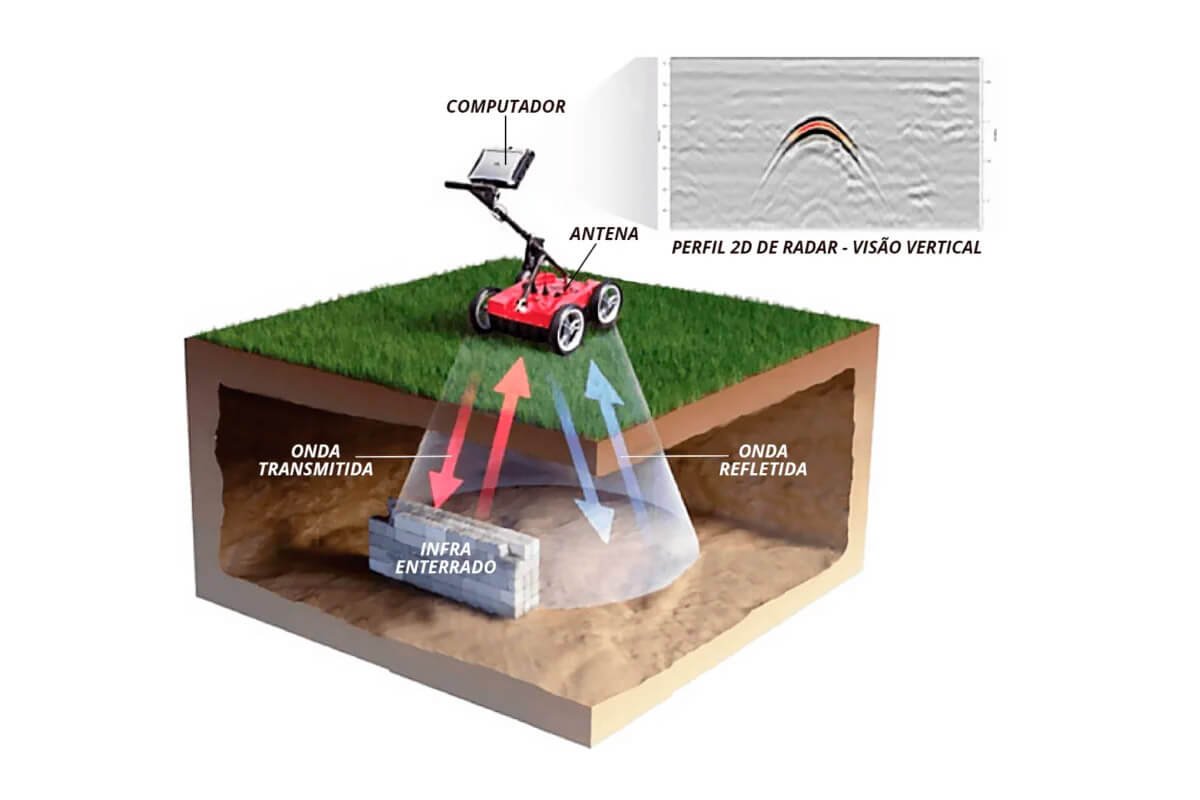

Durante a passagem do radar de superfície, a antena transmissora (Tx) propaga as ondas eletromagnéticas no meio. A antena receptora (RX) detecta os sinais refletidos por interfaces que possuem contrastes entre propriedades físicas e os envia para a unidade de controle, onde são amplificados e armazenados na unidade de processamento de dados (datalogger). Como resultado temos uma sequência de traços ou “scans” mostrados em função do tempo de propagação (nanosegundos). A representação dos scans obtidos ao longo de um perfil fornece as seções 2D denominadas RADARGRAMAS.
O que pode ser detectado com o GPR?
Dentre as diversas aplicações do GPR, na engenharia temos a detecção de objetos enterrados em ambiente urbano e industrial como por exemplo:
- Tubos ou canos (metálicos ou não);
- Cabos elétricos ou de dados;
- Caixas de inspeção e Poços de visita encobertos;
- Galerias subterrâneas;
- Localização de áreas de contaminação (orgânica ou inorgânica)
Como o serviço é executado?
O georadar é operado da superfície com passagens em linhas longitudinais e transversais paralelas e equidistantes entre si, perfazendo toda área de investigação. Ao serem identificadas interferências com características semelhantes aos objetos de interesse, suas localizações são registradas e seus radargramas armazenados.
A marcação de cada interferência in loco, na superfície, possibilita a utilização de métodos topográficos de coleta de pontos e posterior geração de mapas com traçados mais precisos.
Como resultado do serviço são entregues relatórios, mapas, tabelas de interferências e os radargramas.
Outras Tecnologias de Mapeamento
Pipe Locator

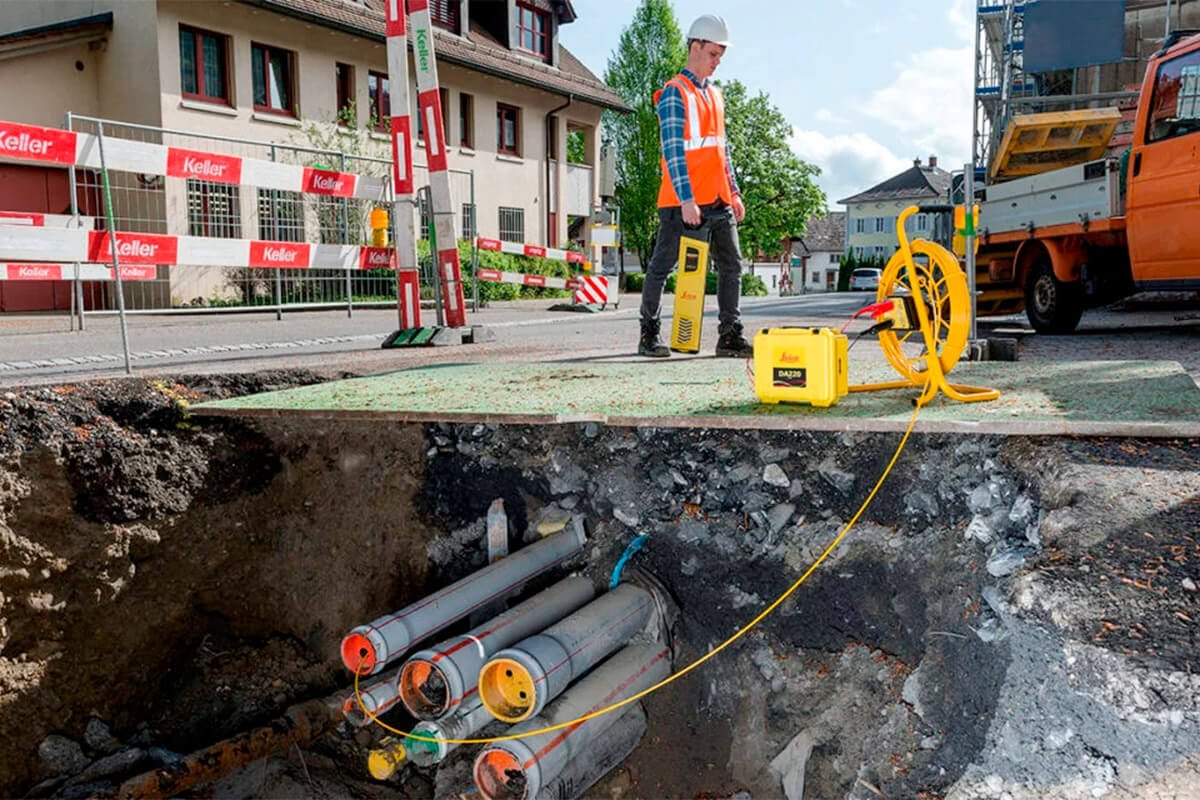

Os Pipe Locators são capazes de detectar tanto sinais que ocorrem naturalmente em linhas de energia no subsolo como também gerar sinais em utilitários metálicos enterrados com uso de um módulo transmissor, que posteriormente são detectados pelo receptor.
O equipamento também é capaz de localizar sondas transmissoras no interior de tubos não metálicos.
Os Localizadores Magnéticos são equipamentos capazes de identificar o campo magnético gerado naturalmente por objetos ferrosos enterrados como tubos, pinos e tampas.
Localizador Magnético

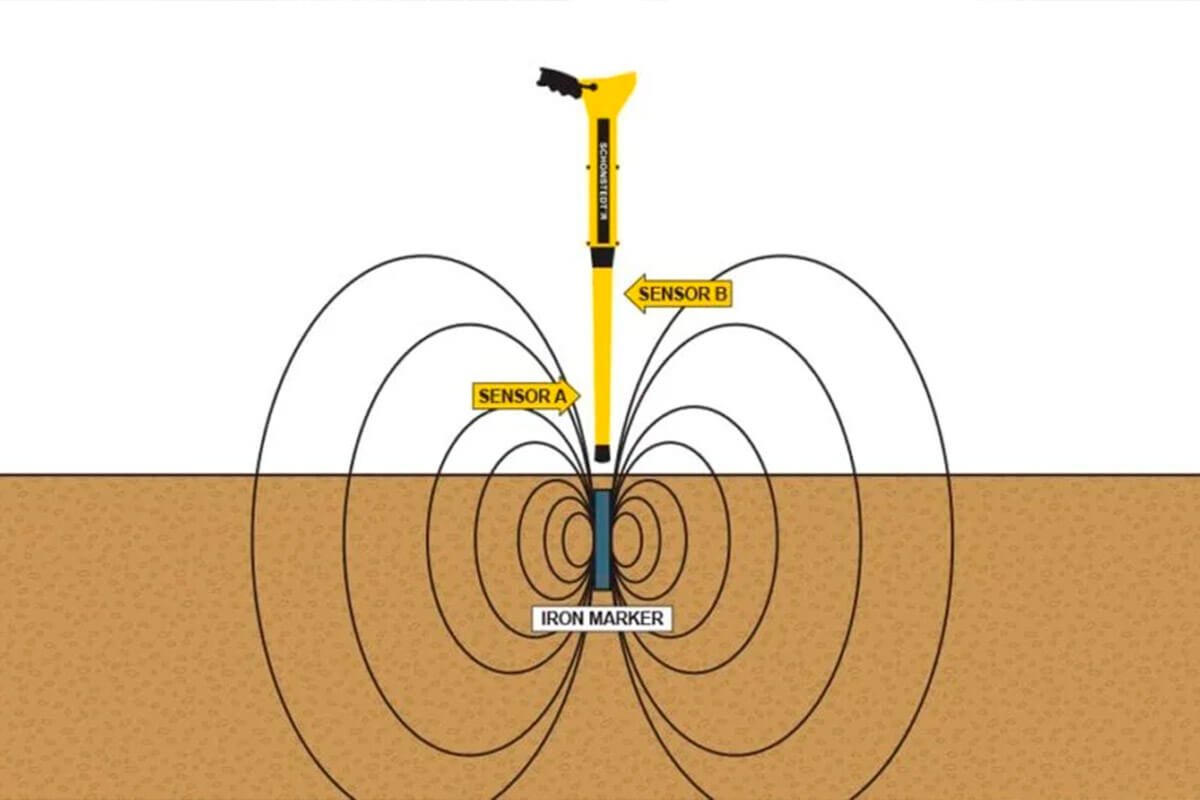

Os Localizadores Magnéticos são equipamentos capazes de identificar o campo magnético gerado naturalmente por objetos ferrosos enterrados como tubos, pinos e tampas.
Quais são os diferenciais da ROVEQ para este serviço?
Recursos de alta tecnologia, experiência e conhecimento técnico garantem maior assertividade nas sondagens, garantindo maior segurança no canteiro de obras e evitando danos acidentais a tubulações e cabos durante as escavações.
Seguindo essa premissa, a Roveq utiliza o que há de mais moderno em equipamentos de sondagens, tem experiência na utilização dos equipamentos e busca constantemente qualificação na área.
Além dos métodos aqui citados a ROVEQ também possui recursos para mapeamentos pelo método da vídeo inspeção interna dos dutos.
